Dùng PlantUML để vẽ sơ đồ Use Case

Mở đầu

Ở giai đoạn thiết kế phần mềm, việc sử dụng UML (Unified Modeling Language) để vẽ các sơ đồ như Use Case Diagram, Sequence Diagram, Class Diagram,.. nhằm mô tả hoạt động hay kiến trúc của hệ thống là một phần không thể thiếu. Có rất nhiều công cụ đồ hoạ để hỗ trợ việc vẽ các sơ đồ UML nhưng hôm nay mình xin giới thiệu một công cụ để vẽ các sơ đồ UML bằng text mà theo cảm nhận của mình có khá nhiều ưu điểm so với vẽ bằng các tool đồ hoạ, đó là PlantUML.

PlantUML là gì?

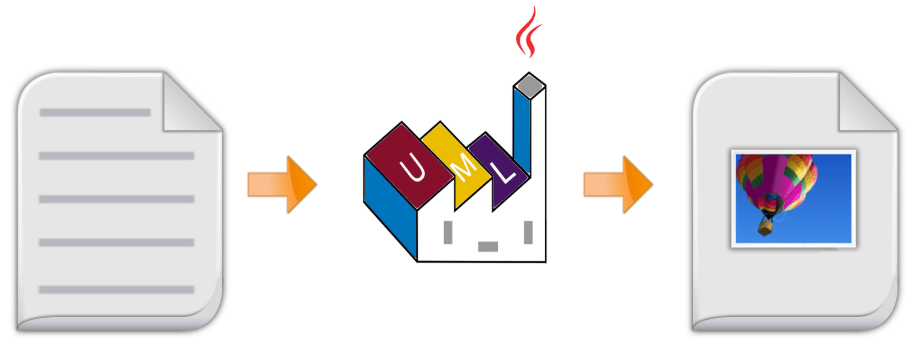

PlantUML là công cụ open-source hoàn toàn free cho phép người dùng vẽ các sơ đồ UML bằng plain text. PlantUML có thể vẽ được hầu hết các sơ đồ UML (Use Case diagram, Sequence diagram, Class diagram, Object diagram,… ) trong khuôn khổ bài viết mình sẽ giới thiệu cách vẽ Use Case diagram bằng PlantUML

Ưu nhược điểm khi dùng PlantUML

Ưu điểm

Kích thước file text nhẹ nên dễ dàng share cho người khác
Hoàn toàn free. Với các tool vẽ sơ đồ bằng đồ hoạ đa số cần bản quyền hoặc các tool free thì khả năng sẽ bị hạn chế một số tính năng
Vì là text nên có thể so sánh thay đổi, review và merge khi dùng git
Không cần cài đặt tool vẫn có thể nhanh chóng copy, chỉnh sửa
Dễ dàng export thành file ảnh khi cần
Tốc độ vẽ sẽ nhanh hơn do không cần quan tâm quá nhiều đến canh chỉnh vị trí các component trên sơ đồ đang vẽ . Đặc biệt khi số lượng component trên sơ đồ quá nhiều thì việc canh chỉnh vị trí, kích thước các compent sẽ ngốn rất nhiều thời gian

Nhược điểm

Cần nhớ syntax nên khi mới sử dụng có thể sẽ mất thời gian khi vẽ nếu chưa nắm vững được syntax
Việc canh chỉnh đa phần là do tool tự động quyết định nên không thể canh chỉnh theo ý muốn một cách chi tiết

Sử dụng PlantUML để vẽ sơ đồ Use Case

Các bạn có thể sử dụng trực tiếp trang web http://plantuml.com hoặc https://www.planttext.com/ để vẽ UML mà không cần cài đặt bất cứ phần mềm nào. Ngoài ra với các bạn thể cài thêm PlantUML plugin cho các Editor mà các bạn đang sử dụng để có thể tạo và render từ text sang ảnh

Các syntax cơ bản để vẽ sơ đồ Use Case

keyword	usage	image
`( )`	Use Case
`:actor_name:`	Actor
`->`	Association
`.>`	Extend, Include
`-\|>`	Generalization

Chỉ với các syntax cơ bản như bên trên chúng ta đã có thể vẽ được một sơ đồ Use Case hoàn chỉnh.

Ví dụ vẽ actor

Ngoài cách dùng :actor_name:để vẽ actor các bạn cũng có thể dùng keyword actor để định nghĩa actor
Đối với các actor tên dài để tiện sử dụng sau khi định nghĩa có thể đặt alias cho actor bằng keyword as
